實景放樣快!穩!準!影像小碟為道路施工增速提效
2022年3月1日,我們開啟了影像測量新時代,讓測量+放樣一步到位——影像RTK
TS6影像RTK將RTK與影像結合,放樣點在手簿上實時標出,再也不用擔心找不到放樣點了。
面對三四月雨季,項目進度受影響,或者工程周期短的項目
偶爾遇上晴天,放樣也只能放一兩公里
完全不能達到工期要求,那有沒有儀器可以提升放樣效率呢?
我們下面用一個老舊的縣道改造項目來看看影像RTK的實景放樣。
在道路改造中的實際應用效果“影像RTK實景放樣功能”

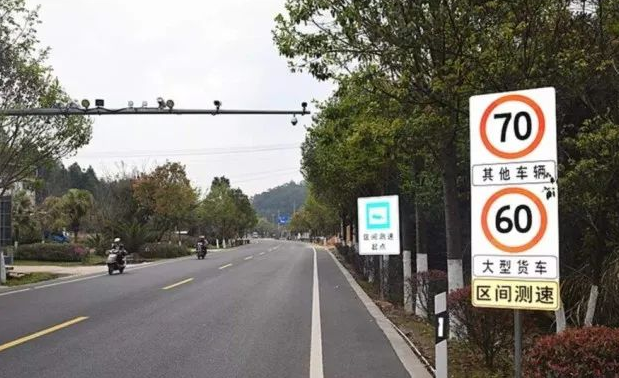

在縣道改造、道路改造中的應用
01項目概況

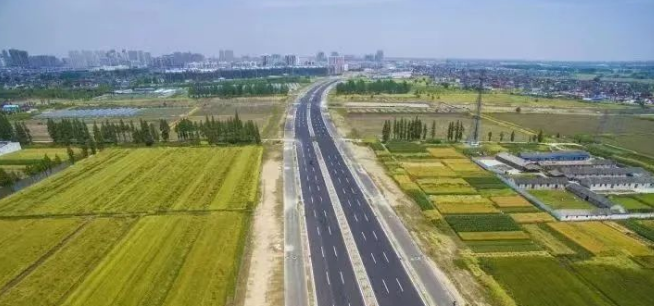

項目背景
在道路改造項目中,傳統方式使用RTK或全站儀人工進行放樣,遇到溝渠、樹林等遮擋嚴重環境等環境,放樣不僅慢還難以保證精度,尤其在縣道、村莊等復雜的環境下,傳統方式很難滿足項目工期要求和作業要求。
精度要求
放樣精度誤差控制在3cm以內
作業難點

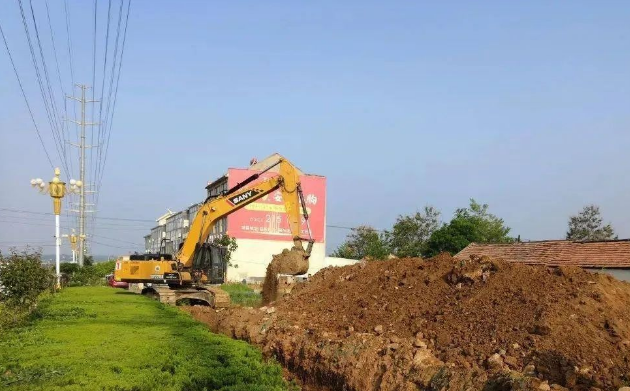

項目周邊不僅有村莊、居民區和高新區,在道路改造的同時不能影響居民、企業的正常出行,還得保證地下水電氣等管線不被破壞。項目工程緊,施工時間短,需要快速完成放樣工作。
RTK放樣雖然效率較高,但往往在最后10cm難以找到準確的放樣點,遇到墻角、溝渠等更是需要不斷進入傾斜測量,費時費力。
02解決方案
使用設備

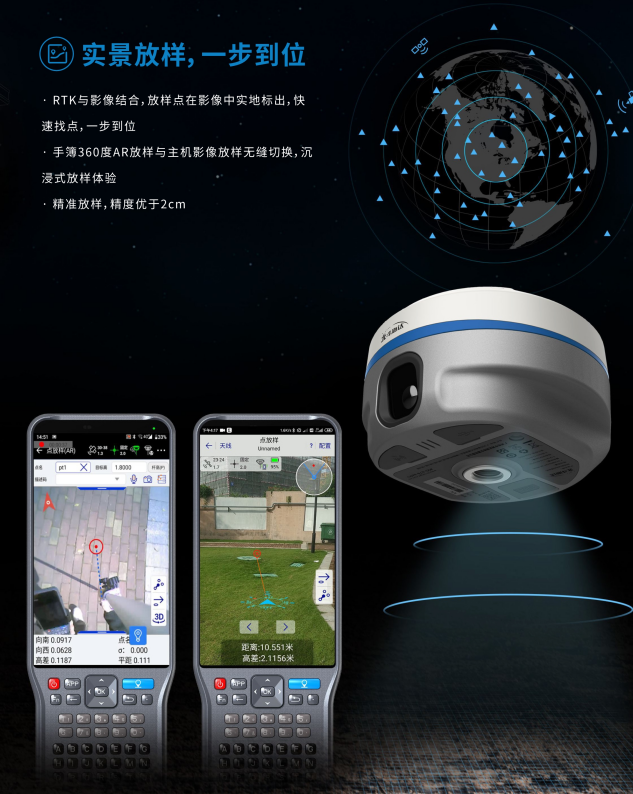

影像RTK——TS6
項目采用TS6進行放樣,通過RTK與影像結合,放樣點在影像中實地標出,快速找到放樣點,一步到位。
手簿360度AR放樣指引和主機實景放樣無縫切換,沉浸式放樣體驗,不用一直低頭查看放樣點。
操作步驟
道路設計文件導入
Hi-Survey手簿軟件支持道路設計文件直接導入,自動生成線路,免去繁瑣的數據錄入過程

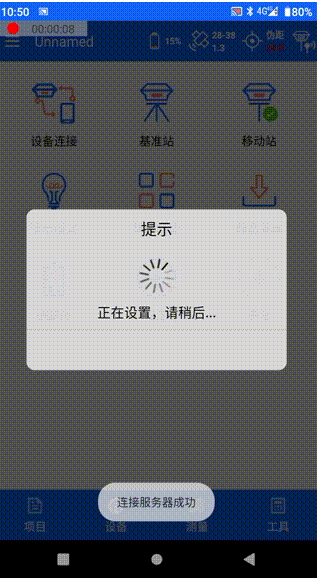

開機一鍵固定
主機內置高精度CORS服務,開機即可獲得“固定解”,單機即可進行測量作業
全新無感慣導
全新無感慣導,不用在單獨進行初始化步驟,無需扶正對中桿,測量更輕松。

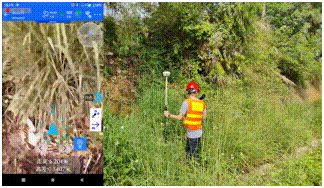

實景放樣
進入AR放樣界面,手簿攝像頭就啟動了,無需低頭盯著手簿,通過實景影像導航就可以到達放樣點附近,手簿影像和主機影像無縫銜接,距離放樣點較近時自動切換主機影像,將放樣點在底部攝像頭的圖像中直接標出,可以真切的看到放樣點實地位置。
完成一個放樣點,點擊“下一個”又可以繼續通過影像畫面引導至下一個就近的放樣點。
03
用戶實評
“通過RTK影像放樣,效率至少是兩倍的提升”
“新手也能準確找到放樣點,老師傅壓力瞬間小了”
“要完全按照設計圖紙進行放樣,像這樣的村莊,以前我們一天可以放樣2、3公里”陳工說道,“這次用A40放樣,一天可以放7、8公里”
以前RTK放樣最費時的就是最后那十來厘米,晃半天找不到點,師傅沒有幾年的經驗都不敢讓他放,我們看著只能干著急?,F(xiàn)在有A40,手簿上就能看到放樣點在哪個方向,到了放樣點附近更是直接看到點在哪。以前都是人找點,現在是“點找人”,效率成倍成倍的提升。
聲明:以上內容來源于網絡文章轉載,轉自中海達小碟,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
